一、消防模块控制卷帘门接线方式(1)
有源控制接线方式：

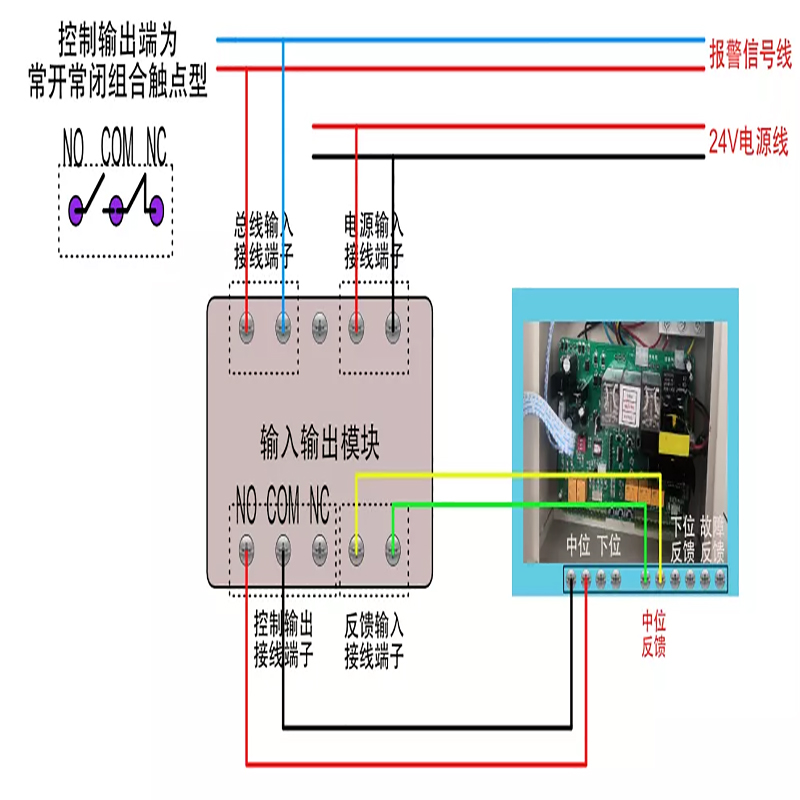

如上图所示，图片中的中位和下位是控制触点。通常在主板上会有一个跳线，用来设置控制方式是有源还是无源。本例是卷帘门半降的有源控制方式。
注意事项：1，用模块的常开触点来控制24V正极。
2，设置好是有源控制或是无源控制，避免烧毁控制主板。
3，使用模块的常开触点(NO-COM，避免用错触点(NC-COM)。
一、消防模块控制卷帘门方式(2)
无源控制接线方式：
如上图所示，无源控制接线方式相对安全，即便错误接线也不会损坏控制主板。
注意：1，使用模块的常开触点控制;
2，控制方式要调整为无源控制。
