隧道防火卷帘门施工技术方案

　　隧道内防火卷帘门安装的施工界面应符合下列要求：

　　隧道内二衬、路面、防火涂料及噴涂等已施工完成;

　　隧道横洞内防火门预留预埋位置、高程、尺寸应符合设计要求;

　　交通组织、安全布控合理，具备安全作业条件。

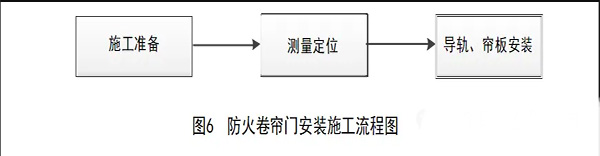

　　隧道内防火卷帘门安装的施工流程

　　防火卷帘门安装前应做好下列准备工作：

　　施工组织方案、施工方案应得到相关部门的审批;

　　设备进场开箱自检：防火卷帘门设备材料运抵现场后，应当保持包装完好，对照设备装箱清单清点，核对设备规格型号、外观和是否符合设计要求，并做好检验记录;

　　设备报验：根据合同要求的流程完成设备进场报验，设备报验资料包括技术文件、质量证明文件、发货清单等，技术文件至少应包括设备说明书、安装作业指导书、维护指南等，质量证明资料至少应包括合格证、出厂检验报告、第三方检验报告等;

　　安全措施：施工现场应按照施工组织设计中安全管理、文明施工和环境保护方案的要求做好安全警示设施布设、施工人员安全防护以及文明施工和环境保护等，安装方案报监理工程师批准;

　　技术交底：施工前向所有施工人员讲解此项施工内容及施工步骤，以及施工中的注意事项;

　　施工人员准备：包含消防系统工程师、班组负责人、专职安全员、安装技术人员、辅助人员等;

　　主要工器具准备：吊装机具、发电机、电焊机、绝缘电阻测试仪、水平尺、钢卷尺、手电钻、扳手等工具。

　　测量定位

　　施工前应对安装现场进行测量，预留洞室与门洞尺寸应符合设计要求。

　　导轨、帘板安装

　　导轨、帘板安装的施工应符合下列要求：

　　门框套与固定预留件应焊接牢固;

　　导轨现场应安装牢固;帘板嵌入导轨每端最小长度为 45mm，导轨滑动面光滑平直并无扭曲、凹凸、毛刺的现象;

　　门楣现场安装牢固，门楣密封面和卷帘表面接触应均匀严密;

　　座板与地面接触应均匀严密，座板采用角钢组成，用螺栓连接，间距≤300mm;

　　帘板两端挡板或放窜机构应装配牢固，装配成卷帘后，帘板窜动量≤2mm;

　　帘板装配成卷帘后运行时不应有倾斜，升降平稳;

　　导轨安装牢固，全长垂直度≤20mm，预埋钢件间距≤600mm。

　　质量要点

　　防火卷帘门安装的质量要点包括：

　　施工质量应符合JTG 2182的规定;

　　设备强电端子对机壳绝缘电阻≥50MΩ;

　　设备接地电阻应符合设计要求;

　　防火卷帘门结构型式应符合设计要求，防火卷帘门金属零部件做防腐处理，涂层、镀层均匀，不应有斑驳、流淌现象;

　　帘板、导轨、门楣、卷轴等部件表面应无裂纹、压坑及明显的凹凸、锤痕、毛刺、孔洞等缺陷，相对运动构件在切割、弯曲、冲钻等加工处，必须清理毛刺;构件或零部件的组装、拼接处不应有错位;

　　手动操作、电动操作卷帘门升降应符合设计要求;

　　防火卷帘门应具备遥测、遥控功能，其状态信号应通过监控系统上传上级监控机构，可通过计算机进行远程遥测和遥控，功能测试结果应满足设计要求。
