防火卷帘的控制器内部接线怎么接?
供电线一根：到卷帘控制器，供卷帘电机使用。电机上的三根线：1、去往电机的三相电源线;2、电机抱闸线圈线;3上下限位开关线。
模块的两根线：1、模块的启动线(无源和有源接法);2、模块的反馈线(常用中位反馈和下位反馈)。
手动控制盒的接线：有5根和3根两种。
不同的品牌控制器有不同的接法，但思路是想通的，假如有源接法，需要把插针插在有源一侧，假如是无源接法，插针反之插。

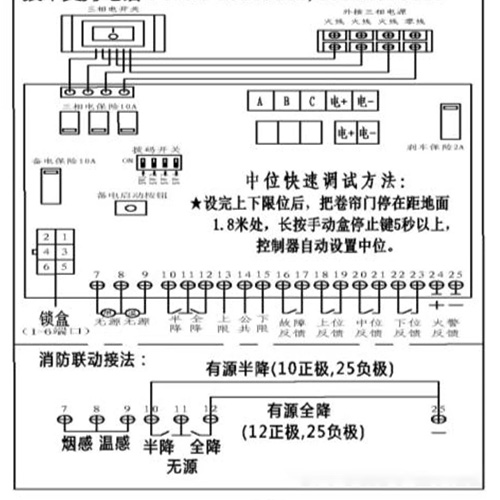

一般控制器盒子上有接线说明，以上图为例，
如果有源的接法，有源半降(10正极，25负极);有源全降(12正极，25负极)，半降反馈接20和21，全降反馈接22和23。如果无源接法，无源半降(直接接10和11);无源全降(直接接12和11)，半降反馈接20和21，全降反馈接22和23。
有烟感和温感端子，此烟感和温感是非编码烟感，是厂家的专用烟感和温感，也属于无源接法，烟感开关量信号接7和8半降，温感开关量信号接8和9全降。
拨码开关的设置一般是两步降还是延时降，电机左安装还是右安装等。
