防火卷帘门与石材墙面收口施工工艺

　　防火卷帘门与石材墙面收口施工工艺

　　本工艺适用于工业、民用建筑工程中石材墙面中设置单/双轨卷帘门工程。

　　装饰条与石材角度不得大于90度。采用焊接或锚栓链接，不得采用螺丝连接，避免拧进滑轨槽内钉头挂住卷帘布影响升降。

　　一、施工工艺流程

　　定位、安装支架→安装卷帘卷筒、传动装置→装帘板(布)→安装墙面导轨→安装石材墙面收口板→安装装饰条

　　二、工艺方法

　　(1)定位、安装支架

　　依据图纸，放线确定防火卷帘安装位置，确保卷帘顶部无设备管道穿过。根据卷帘门大小选用适当的膨胀螺栓(φ12-φ16)固定支架底座使其安装牢固;

　　(2)安装卷帘卷筒、传动装置

　　安装卷帘筒既主轴、副轴：在轴安装以前检查轴头焊接、防锈处理，然后使用相应的起重工具进行吊装，支架内六角螺栓一定要安装牢固，然后进行平轴，轴平度误差每米不超过2mm;安装开闭机传动装置：用4个φ12mm螺栓将其固定在大支架上并上好链条，空载试运行。将帘布安装在卷筒上，负载试运行，调试两帘面，使其同步运行。安装电控箱按钮盒。

　　(3)装帘板(布)

　　帘布表面应平整，首板与布的直线度每米不得大于1.5mm。

　　(4)安装墙面导轨

　　保证两导轨中心距，并注意导轨凹槽方向一致(与防风钩的方向一致)，导轨的滑动面光滑平直，直线度每米不得大于1.5mm，全长垂直度不超过0.12%。帘面嵌入导轨的深度符合GB14102。侧导轨的焊接应牢固，连接件间距≤600mm，分两段对称双面焊，安装后垂直度每米不得大于5mm，全长垂直度不得超过20mm。

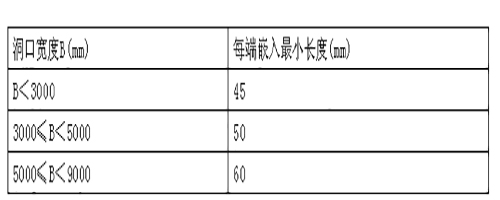

　　帘板嵌入导轨的深度应符合下列要求：

　　帘板嵌入导轨的深度表

　　(5)安装石材墙面收口板

　　检查收边板钢架挂件(平垫、弹簧垫安)放齐全则拧紧螺帽。将石材的下槽内少量云石胶，然后将石板插入;调整石板的左右位置找完水平、垂直、方正后将石板下槽内抹满AB胶，不允许胶外溢，胶仅允许刮在开槽内，立板两侧及上下窄立面不允许挂胶或存有残留胶。将上部的挂件插入抹少量云石胶后的石材槽并拧紧固定挂件的螺帽，再用靠尺板检查有无变形。检查无误后将石材上槽涂满AB胶。按上述步骤进行收边板第2层及各层的石板安装。

　　(6)安装装饰条

　　检查石材边板预留装饰条板安装尺寸是否合适，安装装饰条，材质为不锈钢或者铝板，安装方式为装饰条伸进石材预留槽内与卷帘滑轨焊接，焊接前调整好装饰条板位置，要顺直，与石材成90度角或，避免影响卷帘布升降。

　　三、质量验收标准

　　(1)主控项目

　　密封性，防火卷帘导轨与现浇墙体(砌筑墙)连接可用角钢、膨胀螺栓固定。

　　检查滑轨内防风钩设置在安装装饰收编条时是否有效。

　　联体末尾板，双轨卷帘底梁

　　(2)一般项目

　　卷帘在导轨运行应平稳、顺畅，不能与石材墙面及装饰条摩擦。

　　卷帘门机应有耐火检验合格证明，安装应牢固，安装需留出检修空间。

　　电动卷帘门机应有限位开关，卷帘启闭至上下限时能自动停止，复位误差≤20mm.应设手动启闭装置，具有手动自动启闭功能，并有控制卷帘在任何位置停止的功能。

　　自动控制的保险装置应安装在卷帘附近2米范围内的可见部位。

　　门楣的材料及构造必须满足防火、防烟要求。门楣与卷帘的间隙应≤2mm。
